WMRглава 2 из 7
Прокатчик сдаёт не список позиций, а собранную конструкцию: экран на ферме, подиум с лестницами, звуковую систему с усилителями и кабелями. Конструкцию любой формы собирают в 3D из элементов комплекта, и её состав сразу попадает в смету. WMR печатает чертежи, а техник видит в телефоне то же, что заложено в смете.
Нестандартную конструкцию собирают в 3D-конструкторе из секций, углов, мультикубов и опор комплекта. Элементы пристыковываются к свободным торцам, деталь ближе 20 см к подходящему торцу стыкуется сама.
Перед сохранением система проверяет размеры, пересечения и уход под пол. Состав попадает в смету и на погрузку, бобышки — по четыре на стык. Нагрузку система не считает.
Зачем этоНестандартный конструктив считается по тем же правилам, что типовой.
Если в зоне сметы есть подиум, ферма, LED-экран или звук, в заголовке зоны появляется кнопка «3D-сцена». Объекты двигаются стрелками и поворачиваются с шагом в градус, «Рулетка» меряет зазор между ними.
Из сцены строится PDF-чертёж зоны: план сверху, вид спереди и размеры. Ту же расстановку потом видит техник.
Зачем этоЕщё до выезда видно, встаёт ли экран на ферму и помещается ли всё на площадке.
Из сцены зоны строится PDF-чертёж: план сверху, вид спереди, размеры и подписи. Техдокумент LED-комплекта рисует монтажную развёртку каждого экрана с сеткой кабинетов, разрешение контента указано отдельно.
Технический лист фермы даёт виды спереди, сверху и объёмный с размерами, на чертеже подиума станки подписаны размерами. Звук печатается по сторонам сцены с листом расключения.
Зачем этоБригада собирает сцену по чертежу из системы, а не по файлу, который мог устареть.
В одном LED-комплекте собирается до 32 экранов. Каждый задаётся маской кабинетов с вырезами, положением, поворотом по трём осям, изгибом и цветом. Рядом из секций и опор комплекта собирается ферма под экран.

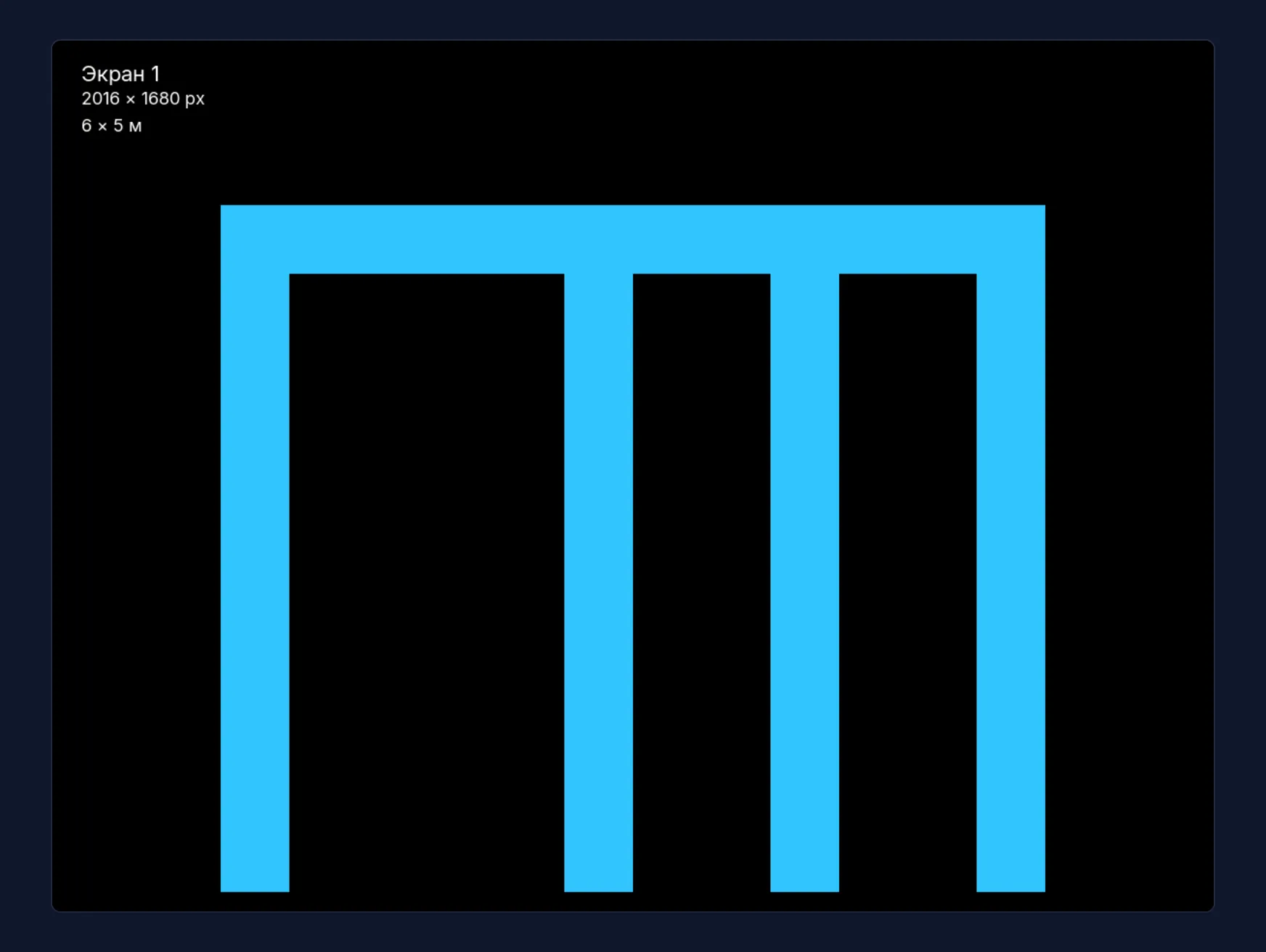

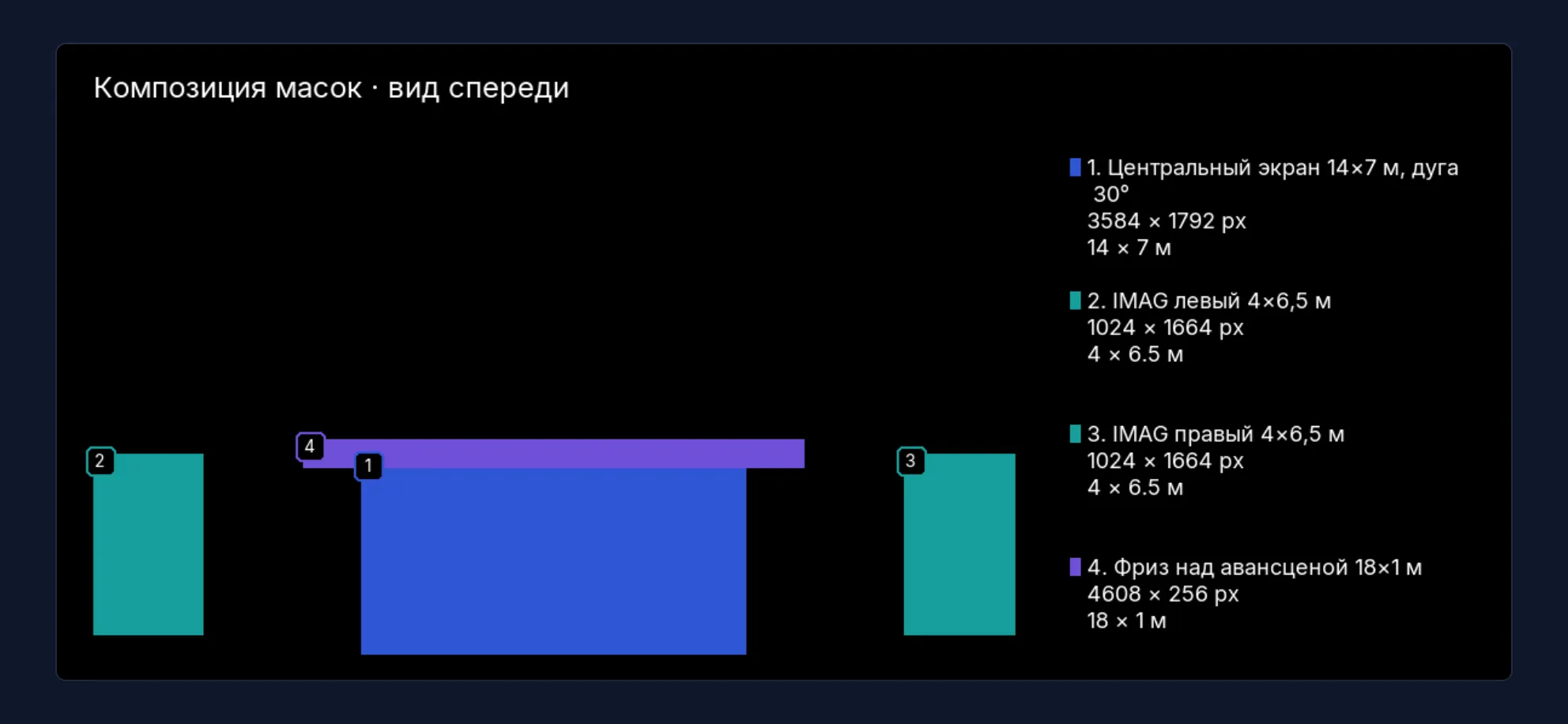

«Скачать маски (ZIP)» выгружает PNG и SVG каждого экрана и композицию 1:1 по пикселям.
Зачем этоВидеоинженер сразу получает маски под контент без отдельного CAD.
Сцену сложной формы собирают из станков в 3D: «+» у края выбранного станка добавляет соседний, станки двигаются и поворачиваются. Для точной правки есть раскладка на сетке 0,5 м.
Ноги подбираются по высоте, площадь покрытия, длина рауса и скотч считаются из той же геометрии.
Зачем этоСмета, чертёж и погрузка сходятся до станка и ноги.
Калькулятор ферм знает шесть типов конструкции: линия, тотем, П-образная, стол, трёхсторонняя и кастомная. Длины собираются из секций комплекта: сначала точная комбинация, затем с наименьшим превышением и меньшим числом секций. 6 м из секций 4 м и 3 м — это 3 + 3, а не 4 + 3.
Учитываются серия и цвет фермы, опоры, бобышки и струбцины.
Зачем этоФерма едет из тех секций, что реально есть в комплекте, без лишнего железа.
Схема расключения собирается рядом со сметой: пульт, стейджбоксы, процессоры, усилители и акустика. Автоподключение раскладывает устройства по столбцам, без проводов крест-накрест.
Провода тянутся мышью, узлы и цепочки можно подписать своими именами, наведение на колонку подсвечивает её цепочку до пульта. Действия отменяются и повторяются.
Зачем этоСхема патча не расходится с тем, что реально уехало на площадку.
По числу нужных плеч система сама собирает набор усилителей из моделей комплекта: сначала обходит модели, которых не хватает на складе, затем берёт как можно меньше корпусов. Наличие проверяется на период сметы с учётом её брони.
Если свободных усилителей не хватает, дефицит показывается прямо.
Зачем этоСистема ставит то, что реально поедет, и говорит, чего не хватает.
Каждой строке звукового комплекта ставится роль: топ, саб, монитор, инфилл, дилэй, усилитель, пульт, кабель, стойка и другие. Роль выбирается прямо в таблице состава, рядом появляются её параметры.
Кабели подачи и линка, рамы подвеса и стойки считаются сами: 2 инфилла и 1 дилэй на сторону дают 6 стоек.
Зачем этоМенеджер без звуковой подготовки собирает смету, не забыв кабели и стойки.
Документ для техника печатает состав по сторонам: портал слева и справа, мониторы, инфиллы и дилэи по сторонам, затем усилители и оснастку. Числа ровно те, что стоят в смете.
Лист расключения указывает усилитель и плечо, цепь, сторону, номера кабинетов в порядке линка и модель. Если расчёт разошёлся со сметой, лист не печатается.
Зачем этоЛист по устаревшему составу опаснее, чем отсутствие листа.
Техдокумент LED-комплекта показывает композицию экранов, каждый экран отдельно и вид сверху. Монтажная развёртка рисует сетку с размером кабинета, размерные цепочки там, где меняется силуэт экрана, и общий габарит.
План размещения даёт размеры проекции с учётом поворотов и изгиба.
Зачем этоМонтажник собирает нестандартный экран по чертежу из системы, а не по файлу, который мог устареть.
В техзадании проекта техник видит оборудование действующих смет по зонам и комплектам, без цен. Раздел открывает сотрудник, назначенный на проект, даже без прав на десктопную часть.
У комплекта есть кнопки «3D», «Патч» и «PDF»: схемы открываются на весь экран, в том числе на iPhone.
Зачем этоМонтажник на площадке смотрит ту же конструкцию, что утвердил менеджер, и не видит коммерческих цифр.
Подиум раскладывается станками по сетке 0,5 м: сначала самые крупные из тех, что есть в комплекте. Непокрытая площадь выводится предупреждением.
«Оптимизировать» проверяет станки на даты проекта и, если их не хватает, предлагает равную по площади замену меньшими: один 2×1 — это два 1×1 или четыре 1×0,5. Количества меняет сам менеджер.
Зачем этоНе приходится брать станки в субаренду, когда равноценные мелкие лежат на складе.
При добавлении комплекта в смету сохраняется снимок его настроек. Правка шаблона не меняет расчёт уже созданных смет.
«Пересчитать» сверяет состав комплекта с тем, что он должен дать: недостающее создаёт, лишнее по расчётным ролям убирает. Строки, добавленные вручную без роли, пересчёт не трогает.
Зачем этоОтправленная клиенту смета не поменяется из-за правки шаблона.
Фермы, подиумы, LED и акустика рисуются одним 3D-движком, поэтому ферма в конструкторе, в смете, в техзадании и в сцене зоны выглядит одинаково, а навигация везде одна: вращение мышью, приближение колесом или щипком, сдвиг двумя пальцами. В редакторах общие горячие клавиши: 1 — переместить, 2 — повернуть. По той же геометрии система считает габариты и PDF-чертёж сцены зоны, поэтому картинка и расчёт не расходятся.
Акустика встаёт в 3D по ролям, сабы под топами. Стек выбирается и двигается целиком, раскрывается до отдельных кабинетов и собирается обратно командой «Собрать стек». Несколько кабинетов вращаются вместе по трём осям, углы сохраняются вместе с комплектом и попадают в техзадание. У L-Acoustics KARA II и SB18 в сцене модели производителя, остальные показаны условным корпусом по роли с размерами из карточки, а если размеры не заполнены, с номинальными.
Менеджер вводит ширину и высоту экрана, а система по настройкам комплекта (шаг пикселя, размер модуля, счёт модулями или квадратными метрами) выдаёт число модулей, разрешение, число линий данных (одна на каждые 500 тыс. пикселей) и число рам X-Frame по заданному шагу. Процессор и рама идут из шаблона комплекта. У подвесного экрана рамы нет, и пересчёт её не добавит, а количество рамы и процессора, поправленное вручную, пересчёт не перезаписывает.
PDF конструкции строится по сохранённой геометрии. На первом листе виды спереди, сверху и объёмный, у свободной конструкции ещё вид справа и длины прямых плеч. На втором листе позиции, характеристики и состав с бобышками и струбцинами. Перекрывающиеся размеры разводятся по ярусам и не печатаются друг на друге. Отдельно даны габарит без опор и крайний габарит с опорами.
Поиск в калькуляторах и редакторе комплекта находит позицию по словам в любом порядке, по названию, модели и артикулу и управляется стрелками и Enter. В звуковом калькуляторе рядом с «Добавить» есть «Мои комплекты»: личные конфигурации звука хранятся в аккаунте, до 100 на калькулятор. Из замечаний расчёта фермы по размерам узлов можно сразу перейти в нужный раздел комплекта.
Смета сама считает вес, объём, мощность, ток и DMX-каналы по каждой зоне с учётом запаса, комплектов и реков. Вклад каждой строки считается одним способом для всех документов, поэтому вес в PDF сметы и в погрузочной совпадает: комплект не удваивает вес своего состава, а рек берёт свои значения из карточки. Итоги печатаются в шапке документов в одном формате. На карточке прибора рядом с мануалом хранятся DMX-режимы и библиотеки для пульта в форматах GDTF и XML.
